Хомут-упор   ограничителя  перемещения  штока  гидроцилиндра  снимают. Длину цепей-растяжек регулируют в транспортном положении плуга. Рабочие органы устанавливают так же, как на прицепном плуге. Установка навесного плуга на заданную глубину пахоты. Поперечный пере­кос рамы плуга с одним опорно-копирующим колесом устраняют изменением длины правого раскоса навески. При продольном перекосе (последний корпус пашет мельче или глубже переднего) изменяют длину верхней тяги. Глубину пахоты пахоты регулируют винтовым механизмом копирующего колеса.

В плугах ПН-8-35, ПКС-4-35 и ПКС-3-35 с двумя опорными колесами рас­кос подвески шарнирный. Продольный перекос и глубина пахоты у этих плугов зависят только от положения их колес. Длину центральной тяги , регулируют так, чтобы в рабочем положении раскос подвески плуга свободно провисал. Однако слишком удлинять тягу не следует, чгээы обеспечить в транспортном положении необходимый дорожный просвет.

Регулировка ширины захвата плуга. Тракторы, агрегатируемые с плугами с захватом более 1 м, движутся обеими гусеницами (колесами) по невспа­ханному полю. Поэтому для правильной ширины захвата первого корпуса этих плугов правая гусеница трактора должна быть на определенном расстоя­нии от края борозды: для трактора ДТ-75 с плугом ПЛН-4-35 — 6—10 см; для трактора К-700 с плугом ПН-8-35 — не более 30 см.

Плуги ПЛН-3-35, ПН-2-ЗОР и ПН-ЗОР снабжены регулировочной осью 2 (рис. IV.6 ) подвески. Ее закрепляют в кронштейне 5 с таким расчетом, чтобы стопорный болт 6 был ввернут во второе справа сверление в оси. При этом полевой обрез переднего корпуса должен располагаться в одной продольной плоскости с внутренней кромкой правого колеса трактора.

Упорными болтами 3 и 7 поворачивают плуг относительно оси 2 так, чтобы грядили плуга расположились параллельно продольной оси трактора. Поворот оси упорными болтами и перемещение оси вправо и влево — взаимосвязанные регулировки. Если, вывернув болт 3 и ввернув болт 7, по­вернуть плуг против часовой стрелки, то ширина захвата переднего корпуса увеличится. Если же передвинуть ось подвески влево, переставив стопорный болт б в соседнюю ячейку в оси, и уменьшить ширину захвата первого корпуса, то задние концы грядилей сместятся в сторону вспаханного поля.

Конструкцией плуга ПЛН-3-35 предусмотрена установка на ширину захвата 105 или 90 см. Для этого разбирают раму и поворачивают балку жесткости.

В плуге ПВН-3-35 в отличие от ПЛН-3-35 роль отвалов корпусов выполняют Усеченные конусы с вертикальной осью. Конусы приводятся во вращение от ВОМ трактора через карданный вал, редуктор и клиноременные передачи.

Рис.  IV .6, Подвесное устройство плуга ПЛН-3-35:

1 — цапфа; 2 — ось подвески; 3, 7 — упорные болты; 4 — левый

кронштейн; 5 — правый кронштейн; б — стопорный болт.

На поверхности каждого конуса установлены по спирали лопатки, которые интенсивно разрыхляют и измельчают оборачиваемый пласт почвы. Рамы у этих плугов и соответственно регулировки аналогичны.

Плуги ПКС-4-35, ПКС-3-35 и ПЧС-4-35, предназначенные для вспашки каменистых почв, оборудованы автоматическим шарнирно-рычажным предохранительным устройством.

При пахоте легких почв толкающую трубу 9 (рис. IV.7) соединяют с поворотной планкой 8 и с верхним отверстием промежуточной опоры трубы. Тяги 7 крепят за верхние отверстия в кронштейнах 6 корпусов. При работе на тяжелых почвах для лучшего заглубления корпусов трубу  и вилки тяг переставляют в нижние отверстия.

Длину трубы 9 регулируют так,  чтобы пальцы 1 и 4 подвески плуга в рабочем положении отклонялись вперед от вертикальной плоскости,  проведенной через ось нижней подвески, на 40 мм.

Если, вынув болт 15 и повернув планку 2 вперед вокруг болта 3, вставить болт в отверстие 14, то задняя часть плуга сместится в сторону вспаханного поля. При повороте планки 2 назад плуг развернется в сторону невспахан­ного поля. Наличие трех отверстий 14 позволяет добиться прямолинейного хода плуга. Регулировки плугов ПКУ-4-35 и ПКУ-3-35 аналогичны. Конструк­тивно эти плуги отличаются от описанных выше в основном более прочной рамой и наличием только одного опорно-копирующего колеса.

Плуг трехъярусный  навесной  ПТН-40  (рис.   IV.8)  можно  использовать  в четырех вариантах. Для трехъярусной вспашки на основной продольной балке 4 рамы закрепляют передний корпус 1 и задний корпус 3 с культурными отвалами. На выносную балку 8 устанавливают основной корпус 2.

Если нужно верхний плодородный слой обернуть и оставить сверху, а второй и  третий  перемешать  между  собой,  то  задний  корпус  3  снимают,  на переднем закрепляют удлиненный отвал, а основной корпус 2 с укорочен­ным отвалом переставляют на основную балку за первым корпусом.

Чтобы сбросить верхний обесструктуренный или засоленный слой почвы на дно борозды, а нижние слои без оборота поднять наверх, передний кор­пус с культурным отвалом ставят на место заднего, а основной корпус 2 с коническим отвалом оставляют на выносной балке.

Плуг ПТН-40 можно использовать в качестве плантажного для вспашки на глубину до 40 см с оборотом пласта. Для этого первый и основной корпуса с культурными отвалами ставят на основную балку один за другим, передний корпус выполняет роль предплужника.

Глубину вспашки регулируют винтовым механизмом опорного колеса. Кроме того, можно индивидуально изменять глубину хода переднего 1 и зад­него 3 корпусов, в стойках которых сделаны регулировочные отверстия. Глу­бину хода корпусов можно изменять в пределах: переднего корпуса— 10-20 см, заднего — 20—30 см, основного — до 40 см.

Рис. IV.7. Передняя часть плуга ПКС-4-35:

1, 4 — палец; 2 — планка; 3 — нижний болт; 5, 12 — правый и левый рычаги нижней подвески; 6 — кронштейн; 7 — тяга; 8-— поворотная планка; 9 — толкающая труба; 10 — стойка верхней подвески; 11 — переднее опорное колесо; 13 — упор рамы; 14 — отверстие для болта, 75 - болт.

Рис. IV.8. Трехъярусный навесной плуг ПТН40:

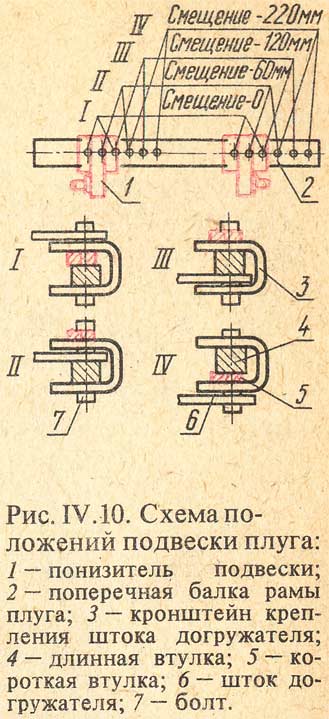

В зависимости от количества корпусов и марки трактора устанавливают подвеску в одно из четырех положений (рис. IV. 10). Соответственно смещают впра­во от оси симметрии трактора тяги навески (табл. IV.2). Для перестановки понизителей подвески в передней поперечной балке 2 рамы (рис. IV. 10) предусмотрены отверстия. Положение заднего конца трубы догружателя 6 изменяют с помощью короткой 5 и длин­ной 4 втулок. Когда подвеска плуга установлена в крайнем правом положении 1, то ее ось симметрии располагается в одной продольной плоскости с носком третьего смещение равно нулю.

Верхнюю центральную тягу навесной системы трактора укорачивают до отказа. Переднее спорно-копирующее колесо плуга устанавливают против второго корпуса с внутренней стороны рамы.

ТАБЛИЦА    IV .2

Установка подвески плуга  ПЛП-6-35

Глубину вспашки регулируют винтовым механизмом переднего колеса регулировочным болтом 6 (см. рис.  IV .9) механизма заднего колеса, а также изменением положения пальцев в понизителях подвески и длины догружателя. Все эти регулировки связаны между собой. Если, например, при подъеме переднего колеса передние корпуса не заглубляются, то следует переставить пальцы в средние или верхние отверстия в понизителях. При вспашке легких почв пальцы переставляют в нижние отверстия, чтобы разгрузить переднее колесо плуга.
