Устройства и регулировка машин для внесения жидких удобрений

Разбрасыватели РЖТ-4Б, РЖТ-8 и РЖУ-3,6 предназначены для транспортировки, перемешивания и разбрасывания жидких органических удобрений влажностью не ниже 85—90%, а ЗУ-3,6 и ЗЖВ-1,8 — навозной жижи. Их ис­пользуют для заправки машин при внесении жидких минеральных удобрений и ядохимикатов, а также для полива буртов во время приготовления навозных, фекальных и других компостов и перевозки жидких грузов.
РЖТ-4Б аналогичен по устройству РЖТ-8. Основные узлы и механизмы:

Цистерна 1 (рис. VI. 11) вакуумная система 12, заправочная штанга 3, напорно-переключающее 6 и распределительное 4 устройства.
На цистерне монтируются все сборочные единицы разбрасывателя: заборный шланг, вакуум-насос 11 (у РЖТ-8 два насоса), центробежный насос 8, нагнета­тельный рукав, переключающаяся заслонка и распределительное устройство (вид 5), патрубок рукава перемешивания; на кронштейне дышла установлен  контрпривод 10 (вид А), включающий вакуум-насос или центробежный насос.

Гидросистемой трактора обеспечивается опускание, подъем и поворот штанги. При подъеме штанги включается вакуум-насос и перемещается заслонка, которая соединяет напорный рукав 7 с патрубком перемешивания 5.

Разбрасыватель присоединяется к трактору через гидрокрюк, страхуется Цепью.


Рис. VI. 11. Разбрасыватель жидких органических удобрений:
1 — цистерна; 2 — клапан предохранительный вакуумный; 3 — штанга заправочная; 4 — распределительное  устройство;  5 — рукав перемешивания;  6 — напорно-переключаюшее устройство; 7 — рукав; 8 — центробежный насос; 9 — привод насоса;  10 — контрпривод;
11 — вакуумный насос; 12 — система вакуумная: 13 — гидроцклиндр.

Управляют гидросистемой с помощью двух рукояток.  К левой полости распределителя   подключены  гидроцилиндры   заслонки,  подъема штанги  и надпоршневая полость цилиндра муфты включения; к правой — гидроцилиндры заслонки и подпоршневая полость муфты включения.
Положение рукояток распределителя при выполнении рабочих операций указано в таблице VI. 10

ТАБЛИЦА  VI. 10
Положение рукояток распределителя гидросистемы трактора

Примечание. Гидрокрюк трактора управляется центральной рукояткой распределителя.

После заполнения цистерны стрелка вакуумметра резко смещается в сто­рону увеличения вакуума; изменяется звук работающего вакуум-насоса, так как предохранительный шар перекрыл всасывающую трубу. Рабочий вакуум в цис­терне при нормальных условиях 350—450 мм ртутного столба.

ТАБЛИЦА  VI.11 Примерный вылив жидких удобрений разбрасывателями РЖТ-4Б и РЖТ-8, т/га

В числителе указаны данные для РЖТ-4Б; в знаменателе — для РЖТ-8.

Распределительное устройство обеспечивает ширину полосы розлива рений  8—10  м. Максимальная  полоса — если щиток установлен к под углом 26°, минимальная — 17°.

Расход жидкости зависит от ширины розлива, диаметра отверстия выливного патрубка и скорости движения агрегата.

Ориентировочно норму вылива РЖТ-4Б  и РЖТ-8  можно установить Со» гласно данным таблицы VI. 11.

Правильность  установки нормы  вылива на  стационаре  проверяют путём отсчета времени опорожнения цистерны, в которую залито известное количество жидкости (воды). Время вылива (мин) определяется по формуле:

где

N— количество жидкости в цистерне, т;
q — норма вылива, т/га;
В - ширина розлива, м;
v — скорость движения агрегата, км/ч.

В случае отклонения расчетного времени вылива (г) от фактического из­меняют угол наклона щитка или заменяют насадок. Кроме того, можно выбрать другую скорость движения агрегата. Однако при работе с насадком диаметром 120 мм на привод насоса требуется максимальная мощность, по­этому в тяжелых полевых условиях лучше выбирать насадок с меньшим диаметром.

Стационарную установку разбрасывателя на расход жидкости в полевых условиях контролируют по длине хода агрегата (м) с одной заправкой по формуле:

где Е— емкость жижеразбрасывателя, т;
В — ширина розлива, м;
Q — норма вылива, т/га.
Движется агрегат загонным способом.

Разбрасыватели ЗУ-3,6 и ЗЖВ-1,8 снабжены эжектором и системой возду­ховодов, создающими вакуум в цистерне при заборе жидкости или повышенное давление при опорожнении. Это же устройство позволяет перемешивать жид­кость во время транспортировки. Давление в цистерне изменяется под дейст­вием отработавших газов двигателя трактора, которые проходят через эжектор.

Для заполнения цистерны удобрениями, принудительного вылива и перемешивания гербицидов кран воздушной мешалки, заслонки эжектора и рычаги затвора устанавливают согласно данным таблицы VI. 12.

При работе жижеразбрасывателя с удобрениями воздушную мешалку из цистерны удаляют и на заборном шланге устанавливают трубу-фильтр. Если жидкость густая, с твердыми включениями, из фильтра вынимают донышко, а из выливного патрубка удаляют жиклер. Если масса в жижесборнике со­держит свыше 0,5% аммиачного азота, ее разбавляют, заливая сначала воду затем жижу. Заполняют цистерну водой по уровнемеру. В этом случае в фильтр вставляют донышко, а в патрубок — жиклер.

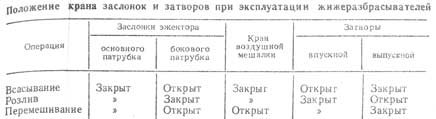

ТАБЛИЦА   VI.12 Положение  крана заслонок и затворов при эксплуатации   жижеразбрасывателей

Для заправки опрыскивателей на заборном шланге устанавливают наконечник, в цистерне монтируют воздушную мешалку.
Для полива растений и компостов, для заправки машин водой и раство­рами удобрений в патрубок разливочного устройства ввинчивают тройник, к которому крепят два пятиметровых рукава с конусными наконечниками.

При использовании ЗУ-3,6 и ЗЖВ-1,8 на тушении пожара вместо жиклера в патрубок разливочного устройства ввертывают штуцер с пожарным рукавом. На конце рукава устанавливают конусный спрыск.
До выезда в поле машины устанавливают на норму вылива и равномерность внесения удобрений. По данным таблицы VI.14 подбирают диаметр отверстия жиклера и соответствующую скорость движения агрегата,

Дополни­тельно вылив регулируют изменением угла наклона лотка расплющивателя относительно оси жиклера. Наибольшая ширина розлива удобрений достига­ется при угле наклона струи до 30°.
В случае отклонения ширины розлива, от табличной  Вр определяют фактический вылив:

где Q  — фактический вылив, т/га;
Qт — теоретический (табличный) вылив, т/га;
Вт — теоретическая (табличная) ширина розлива, м;
Вр — фактическая ширина розлива, м.

Норму вылива корректируют изменением ширины розлива, скоростью движения агрегата или меняют жиклер.
Напорно-вакуумная магистраль разбрасывателя РЖУ-3,6 состоит из ротационно-вакуумного насоса и системы воздуховодов, которыми в цистерне создается вакуум или избыточное давление. Условия эксплуатации РЖУ-3,6 аналогичны РЖТ4Б. Норму вылива устанавливают по данным таблицы VI. 14.

Водный аммиак (аммиачную воду) вносят машиной ПОУ (см. раздел VII),
При внесении аммиачной воды в почву плугом или культиватором с ши­риной захвата до 3 м используют одну секцию штанги; культиватором ши­риной захвата до 6 м — две секции. Штангу крепят на специальных подвесках ниппелями вверх, на которые устанавливают сифоны.
К культиватору каждую секцию штанги присоединяют при помощи под­весок б (рис. VI. 12), держателей 3 и хомутной обработки почвы подвески к грядилям крепят вертикально (рис. VI. 12, а), для междурядной обработки — под углом (рис. VI. 12, б). Держатели соединяют с подвесками шарнирно с зазором 2—3 мм, чтобы грядили с подвесками копировали рельеф почвы.

ТАБЛИЦА У1.13 Ориентировочный вылив жижеразбрасывателями ЗЖВ-1,8 и ЗУ-3,6, т/га

ТАБЛИЦА VI 14
Примерный вылив удобрений РДУ-3,6 при ширине розлива 8 м, т/га

Расход аммиачной воды через жиклер ТАБЛИЦА   VI. 15

Подкормочные трубки крепят к основным корпусам плуга (кроме последнего), к стойкам предплужников, к стойкам стрельчатых лап культиваторов и под­кормочных ножей на высоте 5—6 см от дна борозды. Если на культиваторе подкормочных трубок больше, чем ниппелей на секции штанги, то на часть ниппелей навертывают тройники 5 (рис. VI. 13), к которым можно присоединять две — три подкормочные трубки.

Рис. VI.12. Крепление секций к культиватору:

а — при вертикальном расположении подвески; б — при расположении подвески под углом; 1 — гря­диль; 2 — хомут; 3 — держатель; 4 — штанга; 5 — болт; 6 — подвеска; 7 — накладка; 8 — держатель грядиля.

Под накидные гайки подкормочных трубок подкладывают жиклеры 10 — диски с калиброванным отверстием 1,2 мм. При небольших нормах внесения аммиачной воды жиклер можно устанавливать под тройник.
Расход аммиачной воды регулируют подбором давления в нагнетательной системе и скорости движения агрегата.
Давление   находят по таблице VI. 15  после  определения минутного   расхода жидкости по формуле 7.

рис. VI. 13. Крепление  трубок в  подкормочном ноже и на лапе культиватора.  Подача аммиачной воды в трубку из:
а - штанги; б - через тройник;  1 - подкормочный нож; 2 - хомут; 3, 4 - стопорные гайки и болт; 5 - тройник;  6 — трубка;   7 - накидная гайка трубки;  8 - ниппель штанги;  9 - штанга;  10 - жиклер; стойка стрельчатой лапы.

Расход жидкости через один жиклер (л/мин)

где Q — заданная норма внесения, л/га;
Вр —ширина захвата, м;
v  —скорость движения агрегата, км/ч;
п  — число жиклеров.

Давление в магистрали, указанное в таблице, устанавливают с избытком до 0,05 МПа редукционном клапаном и контролируют по манометру. В штанге уменьшают рабочее давление при помощи регулятора расхода жидкости до табличной величины. Гидромешалки выключают.

Отрегулировав давление, замеряют действительный расход жидкости через один жиклер в течение 1 мин. Замеры делают выборочно из нескольких трубок и определяют среднюю величину расхода.
Расход жидкости через все наконечники можно проверить по методу описанному для разбрасывателей жидкого навоза.
